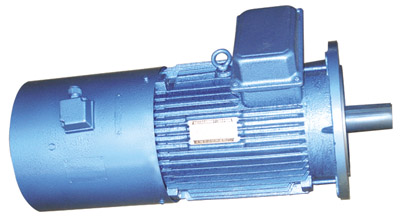

無錫伯頓起重電機：YZB（F）、YZB（F）E系列起重及冶金用變頻調速三相異步電動機（以下簡稱電動機）是將起重及冶金用三相異步電動機的特點與變頻調速的優點集于一體，具有過載能力大機械強度高、調速范圍寬、運行穩定的特點，其基本技術條件符合IEC34-1國際標準和GB755國家標準的規定，電動機各項性能指標同國外九十年代水平相當?？墒褂糜诟鞣N類型的起重及冶金機械或其他類似設備，及經常起重、制動、逆轉的場合。
電氣故障方面有：電壓不正常、繞組接地、繞組短路、繞組斷路缺相運行等。
1、電源電壓偏高，激磁電流增大，電動機會過分發熱，過分的高電壓會危機電動機的絕緣，使其有被擊穿的危險。電源電壓過低時，電磁轉矩就會大大降低，如果負載轉距沒有減小，轉子轉數過低，這時轉差率增大造成電動機過載而發熱，長時間會影響電動機的壽命。當三相電壓不對稱時，即一相電壓偏高或偏低時，會導致某相電流過大，電動機發熱，同時轉距減小會發出“翁嗡”聲，時間長會損壞繞組?？傊疅o(wú)論電壓過高過低或三相電壓不對稱都會使電流增加，電動機發熱而損壞電動機。所以按照國家標準電動機電源電壓在額定值±5%內變化，電動機輸出功率保持額定值。電動機電源電壓不允許超過額定值的±10%，;三相電源電壓之間的差值不應大于額定值的±5%。
2、電動機繞組絕緣受到損壞，及繞組的導體和鐵心、機殼之間相碰即為繞組接地。這時會造成該相繞組電流過大，局部受熱，嚴重時會燒毀繞組。出現繞組接地多數是電動機受潮引起，有的是在環境惡劣時金屬物或有害粉末進入電動機繞組內部造成。電動機出現繞組接地后，除了絕緣已老化、枯焦、發脆外都可以局部處理，繞組接地一般發生在繞組伸出槽外的交接處(繞組端部)，這時可在故障處用天然云母片或絕緣紙插入鐵心和繞組之間，在用絕緣帶包扎好涂上絕緣漆烘干即可，如果接地點在鐵心槽內時，如果上成邊絕緣損壞，可以打出槽楔修補槽襯或抬出上成線匝進行處理，若故障在槽底或者多處絕緣受損，較好辦法就是更換繞組。
3、繞組中相鄰兩條導線之間的絕緣損壞后，使兩導體相碰，就稱為繞組短路。發生在同一繞組中的繞組短路稱為匝間短路。發生在兩相繞組之間的繞組短路稱為相間短路。不論是那一種，都會引起某一相或兩相電流增加，引起局部發熱，使絕緣老化損壞電動機。出現繞組短路時，短路點在槽外修理并不難。當發生在槽內，如果線圈損壞不嚴重，可將該槽線圈邊加熱軟化后翻出受損部分，換上新的槽絕緣，將線圈受損的部位用薄的絕緣帶包好并涂上絕緣漆進行烘干，用萬用表檢查，證明已修好后，再重新嵌入槽內，進行絕緣處理后就可繼續使用，如果線圈受損傷的部位過多，或者包上新絕緣后的線圈邊無法嵌入時，只好更換新的繞組。
4、繞組斷路是指電動機的定子或轉子繞組碰斷或燒斷造成的故障。定子繞組斷部，各繞組元件的接頭處及引出線附近。這些部位都露在電動機座殼外面導線容易碰斷，接頭處也會因焊接不實長期使用后松脫，發現后重新接好，包好并涂上絕緣漆后就可使用。例如電機其型號是Y132M-7.5KW在工作中突然發出聲響后停車，經檢查后發現繞組一相斷路。打開電動機瓦蓋后，發現電動機殼外導線與繞組連接處斷開，其原因就是焊接不實，長期使用后松脫。打開捆繩，處理后重新焊接，包好涂上絕緣漆后繼續使用。如果因故障造成的繞組被燒斷則需要更換繞組。如轉子繞組發生斷路時，可根據電動機轉動情況判斷。一般表現為轉速變慢，轉動無力，定子三相電流增大和有“嗡嗡”的現象，有時不能起動。
5、三相異部電動機在運行過程中，斷一根火線或斷一相繞組就會形成缺相運行(俗稱單相)。
6、電動機的接地裝置。電動機接地是一個重要環節，可是有的單位往往忽視了這一點，因?yàn)殡妱?dòng)機不明顯接地也可以運轉，但這給生產及人身安全埋下了不安全隱患。因?yàn)榻^緣一旦損壞后外殼會產生危險的對地電壓，這樣直接威脅人身安全及設備的穩定性。所以電動機一定要有安全接地。所謂的電動機接地就是將電氣設備在正常情況下不帶電的某一金屬部分通過接地裝置與大地做電氣連接，而電動機的接地就是金屬外殼接地。這樣即使設備發生接地和碰殼短路時電流也會通過接地向大地做半球形擴散，電流在向大地中流散時形成了電壓降，這樣保證了設備及人身安全。結 束 語綜上所述，為了能采用正確的方法進行電動機的故障修理，就必須熟悉電動機常見故障的特點及原因，才能少走彎路，節省時間，盡快地將故障排除，恢復電動機故障，使電動機處于正常的運轉狀態。做好電動機的定期檢查和維護工作，也是保證電動機安全運行，延長壽命的有效措施之一。
|
